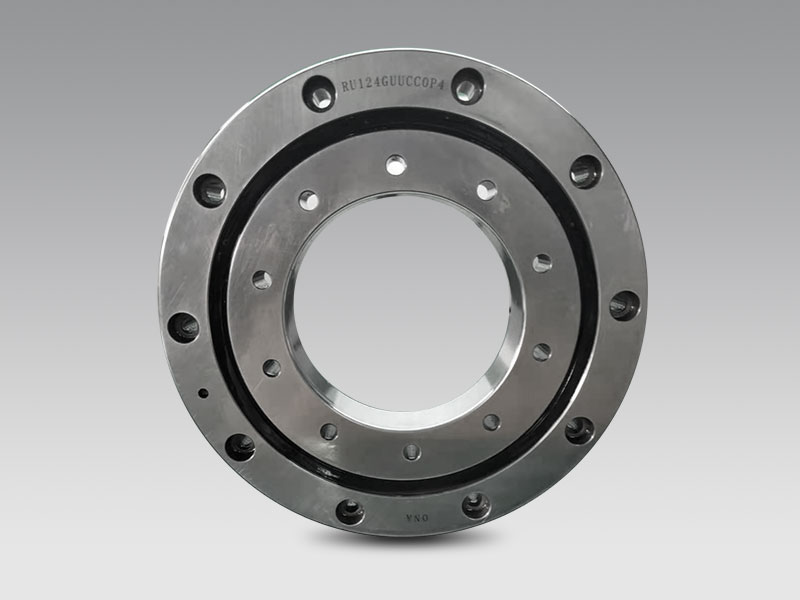

RU系列交叉圓柱滾子軸承（內外圈整體、帶安裝孔）

此系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。

結構特點：交叉滾子軸承，是圓柱滾子在呈90度的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近于極限的小型尺寸，并且具有高鋼性，且精度可達到P5、P4、P2級。因此適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，精密旋轉工作臺、醫療機器、計算器、軍工、IC制造裝置等設備。

旋轉精度：軸承中垂直排列的滾子間裝有隔離塊，防止了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子在一方接觸現象或鎖死現象。同時，因內圈（或外圈）是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動。

使用特點：被分割的內環（或外環），在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在一起，以防止互相分離，故安裝交叉滾柱軸環時操作簡單。通過間隔保持器使?jié)L柱間的相互摩擦消失，防止?jié)L柱側倒，從而能獲得穩定的旋轉扭矩。由于滾柱為交叉排列，因此只用一套交叉滾柱軸承就可承受各個方向的負荷，與傳統型號相比，剛性提高3~4倍。

型號 Bearing Type	主要尺寸Dimension					軸肩尺寸Shoulder Height		基本額定載荷 Basic Load Rating		質量Weight
	內徑Inner Ring	外徑Outer Ring	滾子節圓直徑Roller Pitch Diameter	高度Height	倒角Chamfer			（徑向）（Radial）
								Cr	Cor
	d	D	Dpw	B	Rmin	ds	Dh	kN	kN	kg
RU28	10	52	27.2	8	0.3	24	31	2.91	2.43	0.12
RU 42	20	70	41.5	12	0.3	37	48	7.35	8.35	0.31
RU57	25	80	57	12	0.6	47	58	8.61	10.6	0.4
RU 66	35	95	66	15	0.6	56	74	17.5	22.3	0.66
RU 85(G) RU 85X	55	120	85	15	0.6	79	93	20.3	29.5	0.96
RU 124(G) RU 124X	80	165	124	22	1	114	134	33.1	50.9	2.6

RU 148(G) RU 148X	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9

RU 178(G) RU 178X	115	240	178	28	1.5	161	195	80.3	135	6.8

RU 228(G) RU 228X	160	295	227.5	35	2	208	246	104	173	11.4

RU 297(G) RU 297X	210	380	297.5	40	2.5	272	320	156	281	21.3

RU 445(G) RU 445X	350	540	445.4	45	2.5	417	473	222	473	35.4

內圈Inner Ring		外圈Outer Ring		公稱型號 Bearing Type

安裝孔中心徑 PCD1 Fixing Holes Center Diameter	安裝孔尺寸 Fixing Holes Dimension	安裝孔中心徑 PCD2 Fixing Holes Center Diameter	安裝孔尺寸 Fixing Holes Dimension

16	4-M3貫通(Through Hole)	42	6-Φ3.4通孔Φ6.5沉孔深度3.3 6-Φ3.4Through Hole Φ6.5Counterbore Depth3.3	RU28
28	6-M3貫通(Through Hole)	57		RU 42
35	6-M3貫通(Through Hole)	67		RU57
45	8-M4貫通(Through Hole)	83	8-Φ4.5通孔Φ8沉孔深度4.4 8-Φ4.5Through HoleΦ8Counterbore Depth4.4	RU 66
65	8-Φ5.6通孔(8-Φ5.5Through Hole)	105	8-Φ5.6通孔Φ9.5沉孔深度5.4 8-Φ5.5Through HoleΦ 9.5Counterbore Depth5.4	RU85(G) RU 85X
	8-M5貫通(Through Hole)
97	10-Φ5.5通孔Φ9.5沉孔深度5.4 10-Φ5.5Through Hole Φ9.5Counterbore Depth5.4	148	10-Φ5.6通孔Φ9.5沉孔深度5.4 10-Φ5.5Through HoleΦ 9.5Counterbore Depth5.4	RU 124(G) RU 124X
	10-M5貫通(Through Hole)
112	12-Φ9通孔Φ14沉孔深度8.6 12-Φ9Through HoleΦ14Counterbore Depth8.6	187	12-Φ9通孔 Φ14沉孔深度8.6 12-Φ9Through Hole Φ14Counterbore Depth8.6	RU 148(G) RU 148X
	12-M8貫通(Through Hole)
139	12-Φ9通孔Φ14沉孔深度8.6 12-Φ9Through HoleΦ14Counterbore Depth8.6	217	12-Φ9通孔Φ14沉孔深度8.6 12-Φ9Through HoleΦ14Counterbore Depth8.6	RU 178(G) RU 178X
	12-M8貫通(Through Hole)
184	12-Φ11通孔Φ17.5沉孔深度10.8 12-Φ1Through HoleΦ17.5Counterbore Depth10.8	270	12-Φ11通孔Φ17.5沉孔深度10. 12-Φ11Through HoleΦ17.5Counterbore Depth10.	RU 228(G) RU 228X
	12-M10貫通(Through Hole)
240	16-Φ14通孔Φ20沉孔深度13 16-Φ14Through HoleΦ20Counterbore Depth13	350	16-Φ14通孔Φ20沉孔深度13 16-Φ14Through HoleΦ20Counterbore Depth13	RU 297(G) RU 297X
	16-M12貫通(Through Hole)
385	24-Φ14通孔Φ20沉孔深度13 24-Φ14Through HoleΦ20Counterbore Depth13	505	24-Φ14通孔Φ20沉孔深度13 24-Φ14Through HoleΦ20Counterbore Depth13	RU 445(G) RU 445X

RU系列交叉滾子軸承
